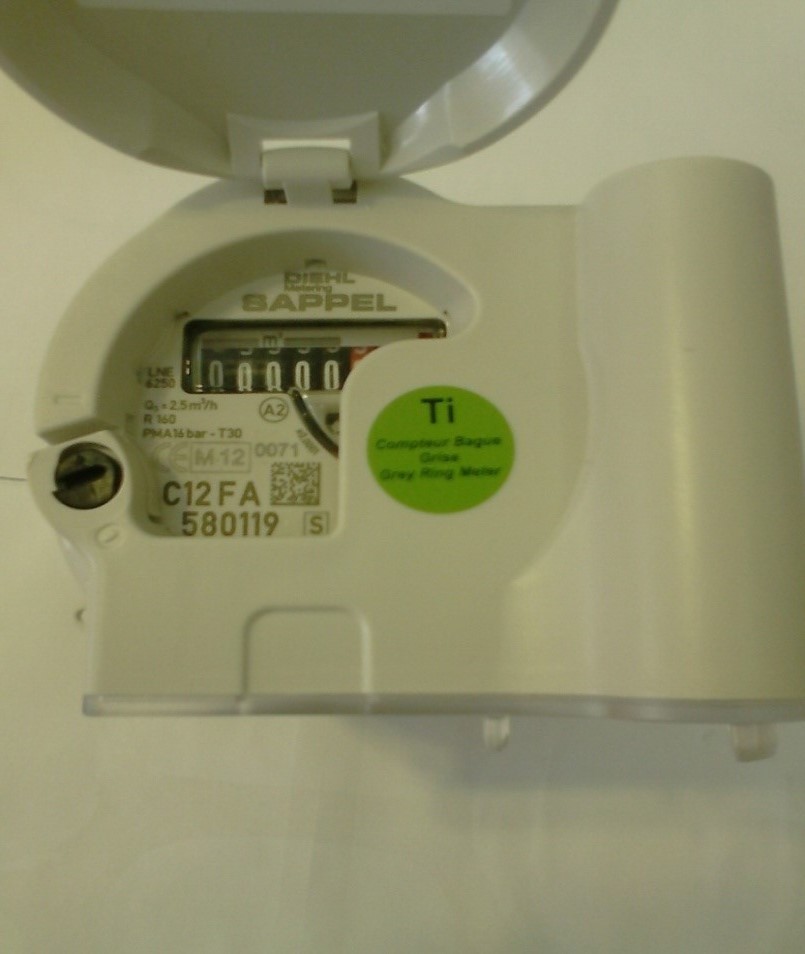

Το παλμικό υδρόμετρο παρουσιάζει τη νέα γενιά μετρητών που αναπτύχθηκαν μέσα στα πλαίσια της ΜΙD (οδηγίας για τα όργανα μέτρησης) και απαιτήσεις του πεδίου. Το παλμικό υδρόμετρο διαθέτει εξαιρετική αντίσταση στην παροχή υπερφόρτωσης και μια ροή έναρξης που ορίζεται στα 0,5 l/h. επιπλέον, το παλμικό υδρόμετρο είναι πολύ συμπαγές και συνεπώς προσαρμόζεται στα πιο περιοριστικά περιβάλλοντα (πχ φρεάτια ύδατος). Εξοπλισμένο με μια συσκευή ένδειξης γυάλινη/μεταλλική (VM), το παλμικό υδρόμετρο είναι ένας μετρητής συμβατός με διάφορους τύπους νερού. Το παλμικό υδρόμετρο είναι δομοστοιχειωτό, που σημαίνει ότι μπορεί να προσαρμοστεί ανά πάσα στιγμή σε σύστημα ραδιομέτρησης και σύστημα δοσομέτρησης με την επαγωγική τεχνολογία Ti.
Έχει πιστοποιητικό Ε.Ε για τη βαθμονομική κλάση R160-R800 για ονομαστικές παροχές από 0,05 έως 3,125 και είναι σύμφωνο με τις ακόλουθες προδιαγραφές:

• ISO 4064 σχετικά με τα υδρόμετρα ψυχρού νερού (MID OIMIL R49) του κατασκευαστή
• EN 17025 σχετικά με τα υδρόμετρα ψυχρού νερού
• Ευρωπαϊκό πρότυπο ΕΝ 14154-2005 σχετικά με τους υδρομετρητές
• Νέα Ευρωπαϊκή Οδηγία 22/2004/Ε.Ε. που έχει ψηφιστεί από το Ευρωπαϊκό Κοινοβούλιο αλλά και από το Συμβούλιο της Ευρώπης σχετικά με τα συστήματα μέτρησης.

Το παλμικό υδρόμετρο είναι σχεδιασμένο, ούτως ώστε να καλύπτει όλες τις προδιαγραφές σχετικά με τα προϊόντα που μπορούν να χρησιμοποιηθούν για πόσιμο νερό.
Το παλμικό υδρόμετρο έχει πιστοποιητικά καταλληλότητας από τα μεγαλύτερα εργαστήρια της Ε.Ε.:

• ACS (Γαλλία)
• ΕΝ 14154 σχετικά με τα υδρόμετρα ψυχρού νερού
• ISO 14025:2006
• Crecep (Γαλλία)
• WRAS (Μεγ. Βρετανία)

ΜΕΤΡΟΛΟΓΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΟΡΙΣΜΟΣ ΠΑΛΜΙΚΟ ΥΔΡΟΜΕΤΡΟ
Διάμετρος DN (mm)	15
Αρθρωτή αρχιτεκτονική	Πλαστικός καταγραφέας: συναρμολογησιμότητα Ha Γυάλινος/μεταλλικός: συναρμολογησιμότητα Ηa και Ti
ΦΑΣΜΑ ΜΕΤΡΗΣΕΙΣ (m3/h)
R	160*
Αρχ. Ρυθμός ροής l/h	0,5
Φάσμα μέτρησης	1000
ΕΓΚΡΙΣΗ
Εγκατάσταση	Όλες τις θέσεις
Αρ. έγκρισης (ΕΚ)	LNE-6250 (2007)
ΘΕΡΜΟΚΡΑΣΙΑ ΚΑΙ ΠΙΕΣΗ
Θερμοκρασία έγκρισης	50o C μεγ.
Ονομαστική πίεση λειτουργίας	16 Bar
Μέγιστη πίεση λειτουργίας	32 Bar
ΑΠΩΛΕΙΑ ΠΙΕΣΗΣ
Kvs [Δ Ρ= Q2/kvs2]	3.25
ΔΙΑΣΤΑΣΕΙΣ, ΒΑΡΟΣ ΚΑΙ ΣΥΝΔΕΣΕΙΣ
Μήκος L mm	110 με 170
Πλάτος l mm	97
Ύψος Η mm	103
Συνδέσεις με σπείρωμα	3/4
Βάρος kg	1,05-1,10
ΣΥΝΟΛΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ (ΕΙΚΟΝΑ)

Το παλμικό υδρόμετρο είναι ένας ογκομετρικός υδρομετρητής, δηλαδή η καταμέτρηση του διερχόμενου νερού γίνεται ογκομετρικά μέσω της πλήρωσης θαλάμου συγκεκριμένης χωρητικότητας, ο οποίος περιστρέφεται μεταφέροντας από την είσοδο στην έξοδο του υδρομετρητή συγκεκριμένες ποσότητες νερού ανάλογα με τον ρυθμό διερχόμενης παροχής.
Ο θάλαμος είναι κατασκευασμένος από κομμάτια πλαστικού. Διαθέτει εσωτερικές αυλακώσεις για την εκκένωση της άμμου. Επίσης, είναι εξοπλισμένος με μπλοκ σίγασης για να μειώσει τη διάδοση του ήχου. Διαθέτει μεγάλους σωλήνες εισόδου και εξόδου, ώστε να μειωθεί η απώλεια πίεσης.
Το παλμικό υδρόμετρο διαθέτει πλαστικό φίλτρο, το οποίο δεν είναι προσβάσιμο και δε μπορεί να αποκολληθεί. Το φίλτρο αντέχει στις καταπονήσεις και μπορεί να αντέξει την πίεση στο σύστημα, που μπορεί να είναι μεγαλύτερο ή ίσο των 16 bars. Οι διαστάσεις του πλέγματος είναι 0,8mm x 0.5mm.


ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:

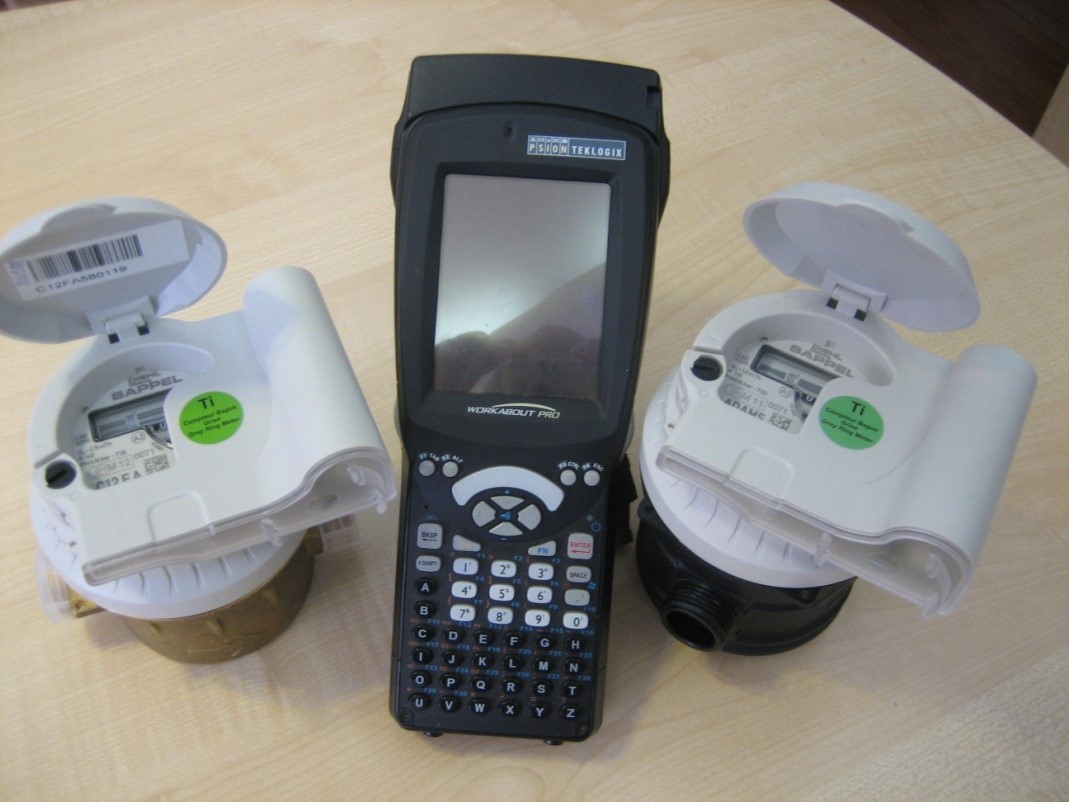

• Συμπαγής ραδιοπομπός
• Συμβατός με σπονδυλωτό μετρητή επαγωγικής τεχνολογίας (μικτή ή Ti)
• Διαθέσιμο στα 868 Mhz και στα 434 Mhz
• IP 68
• Διάρκεια ζωής 15 χρόνια
• Διάφορες λειτουργίες και ειδοποιήσεις
• Μηδενική ευαισθησία σε μαγνητικό σφάλμα
• Νέα αρχή διόρθωσης πιο ανθεκτική

ΠΛΕΟΝΕΚΤΗΜΑΤΑ ΟΓΚΟΜΕΤΡΙΚΩΝ ΥΔΡΟΜΕΤΡΗΤΩΝ:

• Πολύ υψηλή τεχνολογία με προδιαγραφές που μόνο σοβαρές εταιρείες μπορούν να σχεδιάσουν και να υλοποιήσουν
• Πολύ χαμηλό σημείο έναρξης καταγραφών (<1/2 lt/h) λόγω ογκομετρικού θαλάμου, που η περιστροφή του δεν εξαρτάται από τον ρυθμό παροχής
• Διατήρηση μετρολογικών χαρακτηριστικών σε οποιαδήποτε θέση τοποθέτησης
• Μηχανισμός ερμητικά απομονωμένος από το διερχόμενο νερό
• Με δεδομένο ότι η συντριπτική πλειοψηφία μετρήσεων των υδρομετρητών αφορά χαμηλές καταναλώσεις, η χρήση ογκομετρικών υδρομετρητών είναι επιβεβλημένη
