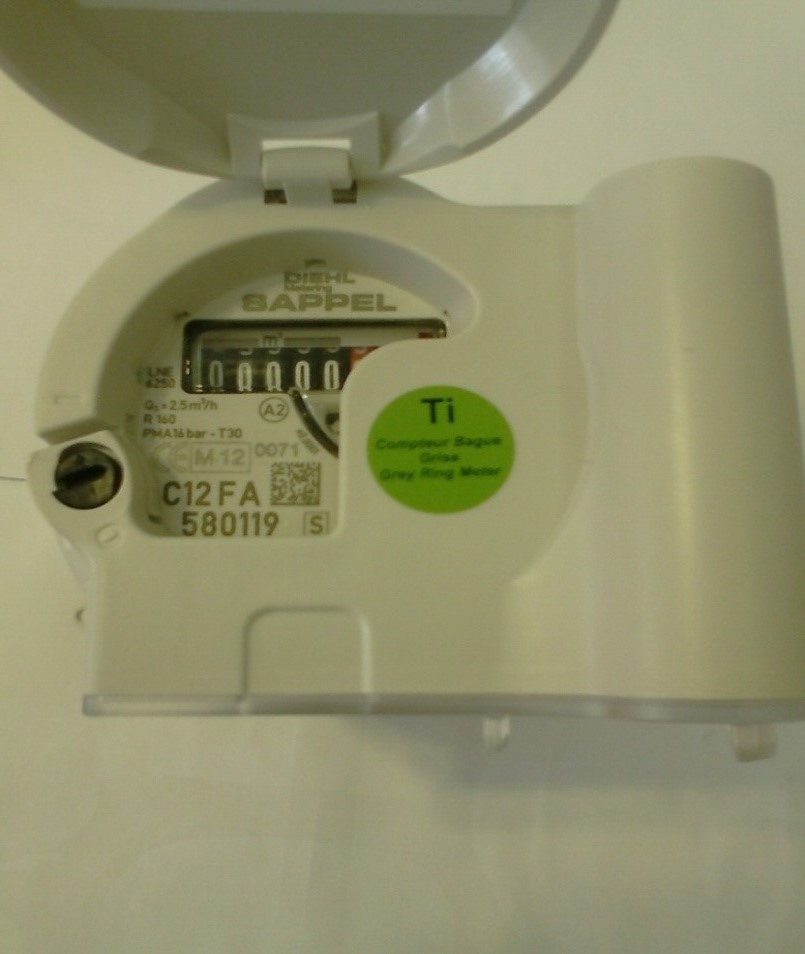

Счетчик импульсов воды представляет собой новое поколение счетчиков объема, разработанных в рамках MID, (Директива по измерительному оборудованию) и достижениях в данной области.
Счетчик импульсов обладает отличной устойчивостью к перегрузке и обеспечивает запись потока установленную в 0,5 л / час. Кроме того, счетчик импульсов очень компактный и поэтому легко устанавливается в самым ограничительных условиях (например водяные скважины). Этот надежный счетчик оснащен дисплеем из стекла / металла (VM), который совместим с водами различного качества. Счетчик импульсов воды является модульным и может быть применён, в любое время, в радиометрической или дозиметрической системе с использованием индукционной технологии Ti.
- ISO 4064 для счетчиков холодной воды.Производители (MID OIMIL R49).
- EN 17025 для счетчиков холодной воды
- Европейский стандарт EN 14154-2005 для счетчиков воды
- Новый Европейская Директива 22/2004 / ЕС. была установлена Европейским парламентом и Советом Европы в области измерительных систем.
Счетчик импульсов разработан таким образом, чтобы отвечать всем требованиям продуктов, которые могут быть использованы для питьевой воды.
Счетчик импульсов имеет Сертификаты пригодности от крупнейших лабораторий в ЕС.:
- ACS (Франция)
- EN 14154 для счетчиков холодной воды
- ISO 14025: 2006
- Crecep (Франция)
- WRAS (Великобритания)
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Определение Счетчика импульсов |
Номинальный диаметр (мм) | 15 |
| Модульность | Пластиковые рекордер: модульность На
Стекло / металл: модульность и Ti
|
| СПЕКТР - РАЗМЕРЫ (м3 / ч) |
| R | 160* |
| Нач.расход л/ч | 0,5 |
| Динамический диапазон | 1000 |
| УТВЕРЖДЕНИЕ |
| Установка | Во всех положениях |
| Нет одобрения (ЕС) | LNE-6250 (2007) |
| Температура и давление |
| Утверждение температуры | 50oC макс. |
| Номинальное рабочее давление | 16 бар |
| Максимальное рабочее давление | 32 бар |
| ПОТЕРЯ ДАВЛЕНИЯ |
| Kvs [DP = Q2 / kvs2] | 3.25 |
| Габариты, масса, ПОДКЛЮЧЕНИЕ |
| Длина L мм | 110 to 170 |
| Ширина л мм | 97 |
| Высота мм | 103 |
| Спиральные соединения | 3/4 |
| Масса, кг | 1,05-1,10 |
| РАЗМЕРЫ (РИС) |
* другие данные по запросу
Счетчик импульсов представляет собой объемный счетчик воды, то есть измерение объема проходящей воды, происходит по объёму, через заполнения камеры определенной вместимости, который вращается, перенося от входа к выходу счетчика импульсов определённого колличества воды, в зависимости от скорости её подачи.
Камера выполнена из пластмассовых деталей. Имеет внутренние канавки для отвода песка. Он также оборудован блоком отключения звука, чтобы уменьшить распространение звука. Имеет большие впускные и выпускные трубы, чтобы уменьшить потери давления.
Счетчик импульсов воды имеет пластиковый фильтр, который не доступен и не может быть отсоединён. Фильтр способен выдерживать нагрузки, а также давление в системе, которое может быть больше, или равна 16 бар. Размеры сетки 0,8 мм х 0,5 мм.
ХАРАКТЕРИСТИКИ:

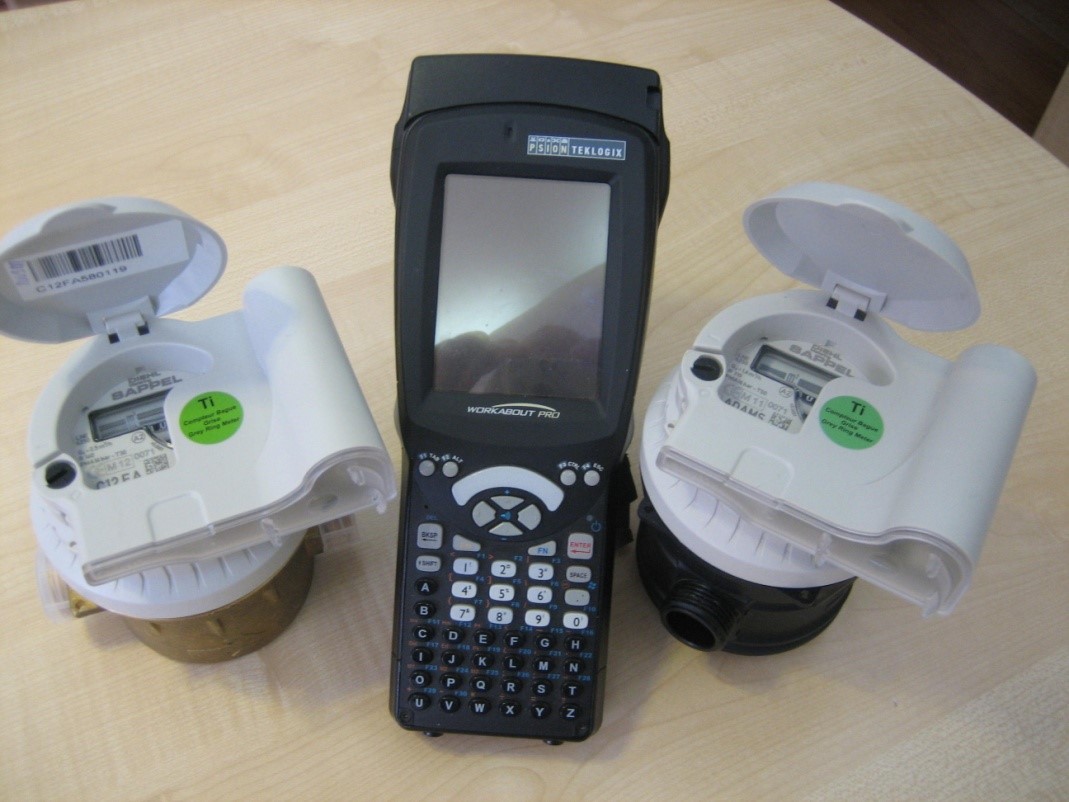

- Компактный радиопередатчик
- Совместимость со счетчиком модульной индукционной технологии (смешанный или Ti)
- Доступен в 868 МГц и 434 МГц
- IP 68
- Срок годности 15 лет
- Дополнительные функции и предупреждения
- нечувствительный к магнитным ошибкам
- Новый принцип коррекции, более устойчивый
ПРЕИМУЩЕСТВА ОБЪЁМНЫХ СЧЁТЧИКОВ ВОДЫ:
- Очень высокая технология со спецификациями, которую только серьезные компании могут разрабатывать и осуществлять.
- Очень низкий начальный уровень записи (<1/2 л/ч),в связи с объемной камерой, вращение не зависит от скорости потока
- Техническое обслуживание метрологических характеристик в любом положении
- Механизм герметично изолирован от проходящей воды
- Учитывая, что результаты измерительных водомеров приводят к снижению потребления, их использование имеет важное значение
